Nous avons conduit l’étude CVC de la chaufferie d’un établissement de la Fondation OVE à Vaugneray, dans le Rhône. La mission couvrait la production de chaleur, l’eau chaude sanitaire bouclée, la distribution hydraulique et la régulation. Les photographies documentent l’installation après exécution par l’entreprise de génie climatique. Les valeurs de dimensionnement restent en mentions à confirmer.
Fiche de chantier
| Lieu | Vaugneray, Rhône |
|---|---|
| Bien | Bâtiment collectif de la Fondation OVE, chaufferie en sous-sol. [[À CONFIRMER : nature de l’établissement et public accueilli]] |
| Notre mission | Étude CVC chauffage et eau chaude sanitaire. [[À CONFIRMER : périmètre contractuel de la mission]] |
| Maîtrise d’ouvrage | Fondation OVE |
| Exécution | Entreprise titulaire du lot génie climatique. [[À CONFIRMER : autorisation de citer l’entreprise]] |
| Période | [[À CONFIRMER : dates d’étude et de mise en service]] |
| Durée | [[À CONFIRMER : durée totale du chantier]] |
| Corps d’état | Génie climatique, plomberie, électricité courants forts et faibles |
| Production | Chaudière gaz à condensation, gamme Atlantic Varmax. [[À CONFIRMER : modèle exact et puissance utile]] |
| Distribution | Collecteur calorifugé, départs indépendants isolables, circulateurs électroniques à vitesse variable (Wilo) |
| Surface | [[À CONFIRMER : surface chauffée et linéaire de distribution]] |
Le point de départ
Le local occupe le sous-sol du bâtiment. Les murs sont en maçonnerie de moellons apparente, non enduite. La dalle a été reprise en béton lissé sur l’emprise des équipements. Un poteau métallique et une poutre reprennent la structure au droit de la production : ils fixent l’encombrement disponible.
Nous ne disposons d’aucune vue de l’état antérieur. La description de l’installation déposée repose sur notre relevé, pas sur la photographie. [[À CONFIRMER : nature de la production déposée]] [[À CONFIRMER : pathologies relevées sur le réseau existant]]
Ce que le chantier imposait
Six contraintes ont cadré l’étude.
- Un local non extensible. Les murs en moellons et la poutraison métallique fixent le volume utile. Les dégagements de maintenance devaient tenir dans l’emprise existante.
- Un accès par le sous-sol. Tout équipement franchit les circulations en éléments démontables, ce qui élimine des appareils avant tout calcul. [[À CONFIRMER : mode de descente des équipements]]
- Un établissement en activité. Le chauffage et l’eau chaude sanitaire doivent être rétablis à chaque fin de phase. [[À CONFIRMER : continuité de service exigée et durée de coupure admise]]
- Des émetteurs conservés. Le régime de température découle des émetteurs en place ; il n’est pas un paramètre libre. [[À CONFIRMER : émetteurs et régime de température retenu]]
- Un bouclage d’eau chaude sanitaire. Sur un réseau collectif bouclé, la température de retour doit rester au moins égale à 50 °C en tout point. L’exigence se renforce dès que le bâtiment reçoit un public sensible. [[À CONFIRMER : public accueilli et obligations de surveillance applicables]]
- Une production à condensation. Elle rejette des condensats acides à neutraliser et des fumées plus froides. Le conduit existant devait être requalifié.
Le parti pris technique
Une production gaz à condensation plutôt qu'une solution thermodynamique
Le régime de température disponible découle des émetteurs conservés : il n’est pas un paramètre libre. Une production gaz à condensation s’en accommode et reste intégralement en sous-sol, sans implantation extérieure. Une solution thermodynamique aurait supposé un emplacement d’unités extérieures, un niveau sonore admissible et un régime compatible avec les émetteurs en place. [[À CONFIRMER : options comparées et motif de l’écartement]]
Un circulateur par circuit plutôt qu'un circulateur unique
Le collecteur dessert plusieurs départs indépendants, chacun avec sa vanne d’isolement, son thermomètre à cadran et son circulateur électronique. Un circulateur unique à débit constant coûte moins cher à poser et à câbler. Nous avons retenu la solution multi-départs parce qu’elle permet d’arrêter un circuit sans vidanger les autres, d’appliquer une loi d’eau par circuit et de réduire la consommation des pompes en régime partiel. Elle impose en contrepartie un équilibrage mesuré et une alimentation électrique par départ.
Une armoire avec commande manuelle de secours
Chaque équipement dispose d’un commutateur à trois positions, de voyants d’état et de défaut, avec report de défaut général en façade. Ce niveau d’équipement dépasse le strict nécessaire au fonctionnement automatique. Il permet de tenir le chauffage en marche forcée pendant une intervention sur la régulation, ce qui compte dans un bâtiment en activité. [[À CONFIRMER : supervision à distance prévue ou non]]
Les tuyauteries portent un marquage de fluide et une flèche de sens de circulation ; les couleurs conventionnelles de repérage relèvent de la norme NF X 08-100. Un exploitant qui découvre le local identifie les départs sans plan.
Déroulé de l'intervention
- Relevé de l’existant. Hauteur sous poutraison, réservations, tracé et section du conduit, position du comptage gaz. Vigilance : relever aussi les dégagements de maintenance.
- Détermination des besoins. Bilan de déperditions et besoin d’eau chaude sanitaire. Vigilance : appliquer un foisonnement plutôt qu’additionner les pointes, sous peine d’un surdimensionnement qui dégrade le taux de condensation.
- Choix de la production et du conduit. Vigilance : vérifier la tenue du conduit existant à des fumées humides et à basse température, et prévoir dès ce stade la neutralisation des condensats.
- Dimensionnement hydraulique. Pertes de charge par circuit, point de fonctionnement de chaque circulateur, découplage entre production et distribution. Vigilance : un circulateur hors de sa plage de rendement consomme et bruit, même en vitesse variable.
- Pièces écrites et consultation. Vigilance : décrire à périmètre identique pour garder les offres comparables. Le calorifuge, le repérage et les organes de mesure disparaissent les premiers d’une offre basse.
- Suivi d’exécution et réception. Vigilance : équilibrage mesuré et non estimé, réglage de la loi d’eau, essais de la boucle sanitaire, remise du dossier des ouvrages exécutés. [[À CONFIRMER : réserves de réception levées]]
Trois points de détail

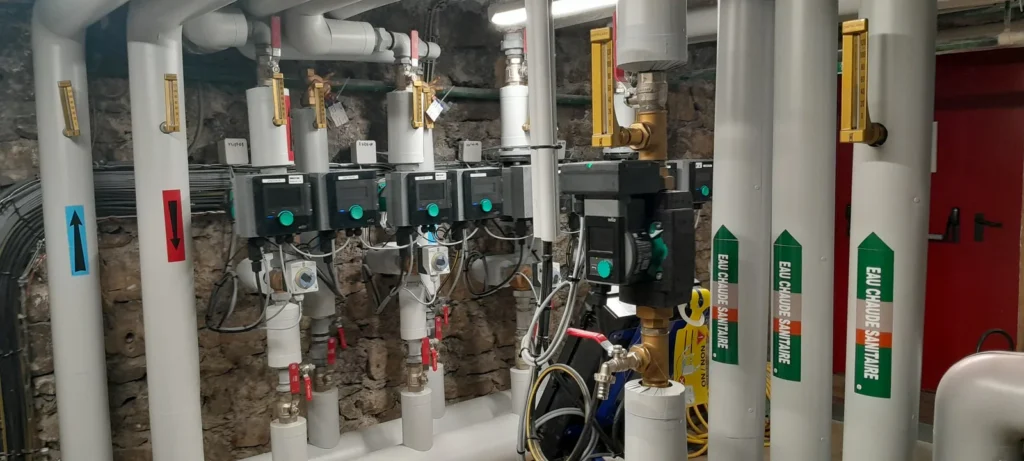

Le collecteur : un départ, une vanne, un thermomètre
Chaque départ reçoit une vanne d’isolement, un thermomètre à cadran gradué de 0 à 120 °C et un circulateur électronique. Le calorifuge est repris jusqu’à l’entrée des organes, avec des manchons démontables. Cette disposition n’a d’intérêt que si l’exploitant relève les températures : nous la demandons parce qu’un écart départ-retour anormal se lit en quelques secondes, sans instrument.

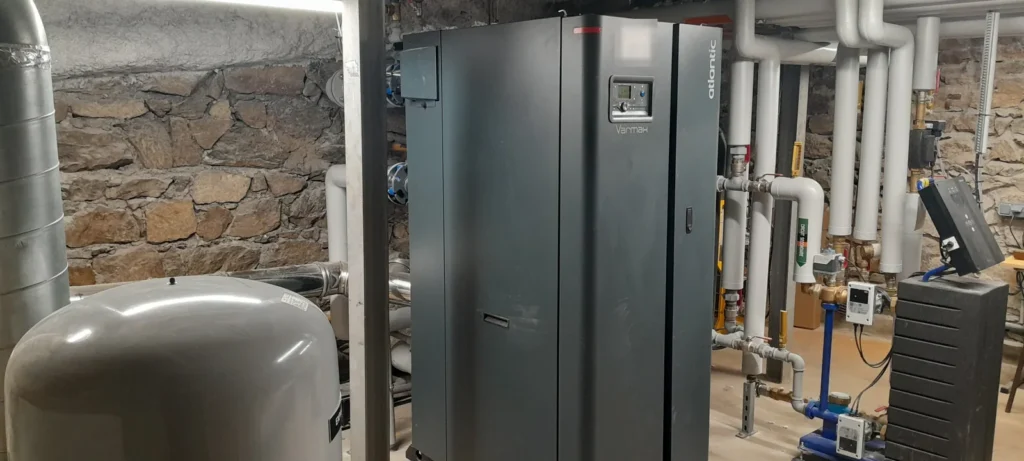

La production et le maintien de pression
La chaudière est implantée en fond de local, entre le mur porteur et la file de poteaux. À sa gauche, un vase d’expansion à membrane assure le maintien de pression du circuit primaire. Le conduit d’évacuation part en partie haute. Sur la droite, un ensemble de comptage rend la consommation lisible pour le gestionnaire. [[À CONFIRMER : volume du vase d’expansion et pression de gonflage]] [[À CONFIRMER : nature du comptage]]

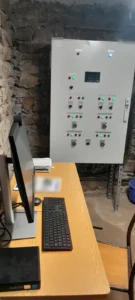

L'armoire et le poste d'exploitation
L’armoire repose sur un châssis de profilés scellé au sol, hors zone de ruissellement, et non sur la maçonnerie de moellons dont le parement ne garantit aucun ancrage durable. Les commutateurs sont regroupés par équipement. Un poste informatique est installé dans le local même. [[À CONFIRMER : fonction du poste informatique]]
Le résultat livré
L’installation est isolable circuit par circuit, mesurable en température à chaque départ, repérée par fluide et par sens de circulation, et pilotable en marche forcée depuis l’armoire.
Nous ne publions aucun chiffre d’économie. Un écart de rigueur climatique entre deux saisons dépasse souvent l’effet attendu d’un remplacement de production. Une comparaison utile suppose des consommations corrigées du climat sur deux saisons complètes. [[À CONFIRMER : consommations avant et après, sur saison complète]]
Ce que ce chantier dit de notre méthode
Une chaufferie collective se juge sur ce qu’un exploitant peut y faire dix ans après la réception. Nous dimensionnons donc l’exploitation autant que la puissance : un organe d’isolement par circuit, un point de mesure là où une dérive se lit, un repérage qui survit au départ de celui qui a posé les tuyaux. Ces postes se retirent facilement d’une offre : nous les tenons dans les pièces écrites, puis nous les vérifions à la réception.
Dans quels cas cette solution s'applique
Critères favorables : bâtiment collectif raccordé au gaz, chaufferie en sous-sol conservée, émetteurs imposant un régime de température moyen à élevé, absence d’emplacement extérieur acceptable pour des unités thermodynamiques, conduit de fumée tubable.
Limites : dès que les émetteurs acceptent un régime basse température, ou qu’un emplacement extérieur dégagé peut recevoir des unités, la comparaison doit être reprise. Elle se tranche sur le coût global, pas sur le seul investissement initial.
Questions fréquentes
Pourquoi ne pas avoir installé une pompe à chaleur ?
Trois paramètres pèsent dans la comparaison : l’emplacement des unités extérieures, le niveau sonore admissible et le régime de température imposé par des émetteurs conservés. Ce dernier point est souvent décisif quand on ne reprend pas les émetteurs. [[À CONFIRMER : options comparées sur ce chantier]]
Un circulateur par circuit, est-ce justifié ?
Oui dès que les circuits ont des besoins différents : ailes diversement exposées, bouclage d’eau chaude sanitaire, circuit de secours. Chaque circulateur suit alors sa propre régulation et s’arrête indépendamment. Sur un bâtiment à circuit unique et à besoins homogènes, un circulateur unique reste le choix cohérent.
Que change le bouclage d'eau chaude sanitaire dans le dimensionnement ?
Il ajoute une boucle permanente à chauffer, calorifuger et équilibrer. La température de retour doit rester au moins égale à 50 °C en tout point du réseau collectif. Cette exigence pèse sur le tracé, sur le débit du circulateur de bouclage et sur la puissance appelée hors pointes de puisage.
Faut-il changer le conduit de fumée en passant à la condensation ?
Le conduit se vérifie avant toute décision. Des fumées plus froides et humides appellent un conduit étanche, résistant aux condensats et adapté au mode de fonctionnement retenu, en pression ou en dépression. Le tubage est la réponse la plus fréquente sur un conduit maçonné existant, mais il se décide après examen.
Récapitulatif technique
| Poste | Disposition retenue |
|---|---|
| Production | Chaudière gaz à condensation, gamme Atlantic Varmax. [[À CONFIRMER : modèle et puissance utile]] |
| Évacuation des fumées | Conduit raccordé en partie haute. [[À CONFIRMER : type et tubage du conduit]] |
| Maintien de pression | Vase d’expansion à membrane. [[À CONFIRMER : volume et pression de gonflage]] |
| Distribution | Collecteur calorifugé, départs isolables, circulateurs électroniques à vitesse variable (Wilo) |
| Mesure | Thermomètre à cadran 0-120 °C par départ, ensemble de comptage en local |
| Eau chaude sanitaire | Réseau bouclé repéré, circulateur de bouclage dédié, retour de boucle à 50 °C minimum |
| Régulation | Armoire dédiée, commutateur arrêt / automatique / marche forcée par équipement, report de défaut |
| Repérage | Marquage de fluide et flèches de sens de circulation, couleurs conventionnelles NF X 08-100 |
